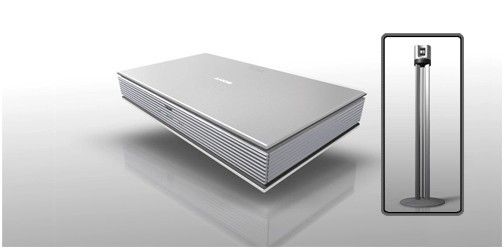

当我们进入可视化通讯的新时代时,视频会议系统继续向新的高度演化.索尼通过始终走在视频会议最新技术趋势的前沿和不断开发出满足我们客户需求的系统来领导这一演化的潮流.高端产品PCS-G70视频通讯系统是用来满足我们高端客户需求的最新解决方案.PCS-G70在IP网络上拥有最大4Mb/s的视频传输速率,它能够提供所有PCS系列型号产品中最高分辨率的视频图像.通过采用H.263视频编解码器/4CIF格式,PCS-G70能够达到可与标准电视广播相媲美的图像分辨率.它也可与H.264视频编解码器一起使用来获得更高的处理能力,或与以前版本的ITU-T视频会议编解码器一同使用来维持与遗留系统的兼容性。

与其他的PCS系列型号一样，PCS-G70拥有内部MCU（多点控制单元）功能，它可同时支持6个端点的多点视频会议，而当两个PCS-G70单元级联时，这一数目可达到10个端点。PCS-G70可桥接ISDN网络和IP网络之间的混合呼叫，在不降低整个系统性能的情况下支持混速接入。

PCS-G70的其他关键特性包括远端名称显示功能、除了主监视器之外还可支持最多5台监视器来显示远端站点，以及可被用于提供更广的视频覆盖的双摄像机输入，实现双动态视频传输功能。通过Memory Stick媒体，世界唯一支持录制音频和视频，允许用户精确记录会议实况。此外，产品支持更多有用的功能，包括语音跟踪摄像机和流媒体广播。PCS-G70还拥有许多在其他PCS系列产品中也存在的功能特性，例如数据共享、QoS支持功能、以及数字白板支持。

当我们跨入可视化通讯的新时代时，功能强大的PCS-G70针对高端和大型食品行业应用满足我们用户的各种需求。

PCS-G70产品功能介绍

• 内建六点MCU功能(选购) ：实现ISDN和IP线路下最多六点的1+5分割画面功能 ；支援H.320 & H.323混拨功能
• 极佳的画质：具备H.264及MPEG4的绝佳影像品质 ；在H.323的环境下支援4Mbps视讯传输速率
• IP线路环境下稳定连线： 根据网路的状况自动调整连线品质 ；封包即时自动重复请求功能 ；支援封包补偿技术
• 双影像传送及分割画面： 支援同时传送两路影像源 ；支援同时将两路影像来源以水平或垂直分割画面方式传送
• 极佳的声音效果： 具备360度收音麦克风将 ；全向性扬声器 ；回音消除功能 ；自动增益功能 ；杂音抑制功能
• 影像输出功能： 5+3萤幕显示功能，多点连线时，可独立五萤幕显示外点画面 ；XGA解析度资料输出能力 ；画中画及资料独立显示 ；
• 连接多个摄影机-远端摄影机控制功能
• 其他功能： 全新设计遥控器及GUI介面，并支援多国语言操作介面 ；ISDN连线可达2M速度

PCS-G70详细规格

• H.323速率TCP/IP：  256~4Mbps
• H.320速率ISDN ： 128~PRI/T1
• 影像画面(页/秒) ： 15或是30 Frame可主动设定
• 视频标准： H.261、H.263、H.263+ 、H.263++、H.264、MPEG4、H.239、Interlace SIF….等影像处理技术
• 音频频宽： 支援国际标准G.711、G.722、G.722.1、G.728、G.723.1、G.729、MPEG-4 AAC等语音压缩技术

PCS-G70图像分析

• 可自由预先选择拨出或是接入时，选择15fps或是30fps之高品质影像技术，H.320速率128~PRI/T1或是H.323速率256~4Mbps时每秒皆可传输30fps 。
• 可提供IP或是ISDN或是两种同时混合连线之六方多点会议：IP/LAN每点3684Kbps，ISDN每点128Kbps。
• 全功能摄影机提供：上下±25°垂直移动、左右±100°水平移动，40倍Zoom in/out及6组预设镜头。并可遥控远端摄影机。
• 配合外接式Data Box可以提供2台电脑画面输入、5支外接麦克风、独立声音输出入等先进功能，使会议简报画面更加生动与精彩。
• 2组D-Sub摄影机端子、2组RCA或是Y/C端子可接DVD或是录放影机，1组红外线可接收PCS-DS150文件提示机以无线方式传送文件或3D物件、或是电脑Live简报之Video In输入功能。
• 2组Y/C端子之Video out提供双萤幕输出模式，支援同时将两路影像来源以水平或垂直分割画面方式传送，5组Y/C端子之Video out提供5个远端独立萤幕输出模式，可接于电视萤幕或大萤幕投影机，1组XGA提供Graphic及Video输出。

PCS-G70声音分析

• 最高品质数位音频技术，全双工数位回音消除(Echo cancellation)高达30dB，自动增益功能(Automatic Gain Control)及杂音过滤(Automatic Noise Suppression)。
• 可利用一般电话或是手机拨ISDN号码，加入正在进行中的视讯会议。
• 外接超高感度之360度全方位麦克风，若会议室较大，可再外加第二支麦克风，或整合会议室内音响设备。

PCS-G70其他功能

• 内建Web Server及1个Ethernet port连接至公司内部网路或ADSL。透过IE浏览器运用:Internet或Intranet可方便资讯人员远端管理，诊断及进行软体版本升级，尤其具备3种等级之密码授权，十分方便管理人员平日之安全维护。
• 可执行QoS提供品质控制服务能力，提供ARC及ARQ两种模式。
• 可执行AES加解密之网路视讯连线保全能力，提供更安全的视讯会议能力。
• 除内建以MS记忆卡传送PowerPoint之简报档案外，并支援T.120资料会议，且会议前可允许利用IP/LAN上任何一台PC将PowerPoint简报上传至PCS-1IP，开会时只需操作电脑即可与远端共享简报资料，并于双萤幕模式下呈现。
• 可外接1台电子白板直接将内容以手写动态简报再作Zoom in放大，并传送至远端。
• 可外接1台红外线方式无线传送之文件提示机，并可直接将1024x768 PowerPoint动态简报再作Zoom in放大，并传送至远端。
• Audio Add-on功能具有一般电话call in功能(须有ISDN介面)，使无视讯设备的远端人员也可同时聆听开会内容。
• 图形化操作介面，方便即使非资讯背景的一般使用者也十分容易操作。

*规格仅供参考，实际规格以原厂出货为准，规格若有变更，恕不另行通知。

SONY PCS-G70视频会议产品-技术参数

信号系统 PCS-G70NP: PAL
标准 H.261,H.263,H.263+,H.263++,H.264,H.263附录W和H.264隔行SIF, MPEG-4SP@L3, H.239双流支持
分辨率 SQCIF(128×96), QCIF(176×144),CIF (352×288), 4CIF (704×576), 隔行SIF
帧速率 最大30帧/秒(H.261,H.263,H.263+,H.263++,H.264, MPEG-4SP@L3)，隔行SIF模式(PCS-G70NP: 50场/秒)
位速率 在H.323标准下最大可达到4Mb/s（含音频）当通过PCSA-PRI进行配置时，H.320中最大可达到2Mb/s（含音频）
SONY PCS-G70视频会议产品的音频
编码和带宽 G.711: 56/64 Kb/s，3.4千赫
G.722: 48/56/64 Kb/s，7.0千赫
G.722.1: 24 Kb/s，7.0千赫(H.323)
G.728: 16 Kb/s，3.4千赫
G.723.1: 5.3/6.3 Kb/s，3.4千赫（H.323）
G.729: 8 Kb/s，3.4千赫（H.323）
MPEG-4 ACC(单声道): 64/96Kb/s，单通道音频编码14千赫（H.323）
回音消除 降噪比：30分贝
回波音路径长度：340毫秒（4千赫以及4千赫以上）
110毫秒（4～8千赫）
56毫秒（8千赫以及8千赫以上）
含噪声抑制器
含自动增益控制器
SONY PCS-G70视频会议产品的图像
XGA:1024象素×768线（H.263）
4CIF:704象素×576线（H.261附录D和H.263）
SONY PCS-G70视频会议产品的画中画
子屏幕尺寸：4.3”(256×192) 四个角中的一个
SONY PCS-G70视频会议产品的ITU-T标准
H.320,H.323,
H.221,
Bonding
H.281 FECC
H.225.0
H.242
H.243
H.245
T.120
SONY PCS-G70视频会议产品的网路协议
TELET(Server)
HTTP(Server)
FTP(Server)
SNMP(Agent)
PING
DNS(Client)
DHCP(Client)
RTCP
RTP
TCP
ARP
NTP(Client)
SONY PCS-G70视频会议产品的多点能力
可连接6个站点（H.323/ H.320）
可连接10个站点（H.323/ H.320）*
SONY PCS-G70视频会议产品的声像吻合
手工ON/OFF
SONY PCS-G70视频会议产品的唇音同步
手动调节 开/关
SONY PCS-G70视频会议产品摄像机单元
成像元件 1/4型 CCD
水平分辨率 PCS-CG70NP: 460电视线
焦距 3.1~31毫米（1.8英尺～2.9英尺）
聚焦 自动/手动
IRIS光圈 自动
水平视角 6.6～65度
可变焦距比 10倍（光学变焦），40倍（数字变焦）
全景角 －100～＋100度（最大300度/秒）
倾角 －25～＋25度（最大125度/秒）
预调节 6个调节点
信噪比 大于50dB
其他 背光补偿；自动白平衡
SONY PCS-G70视频会议产品的遥控器
格式：无线SIRCS

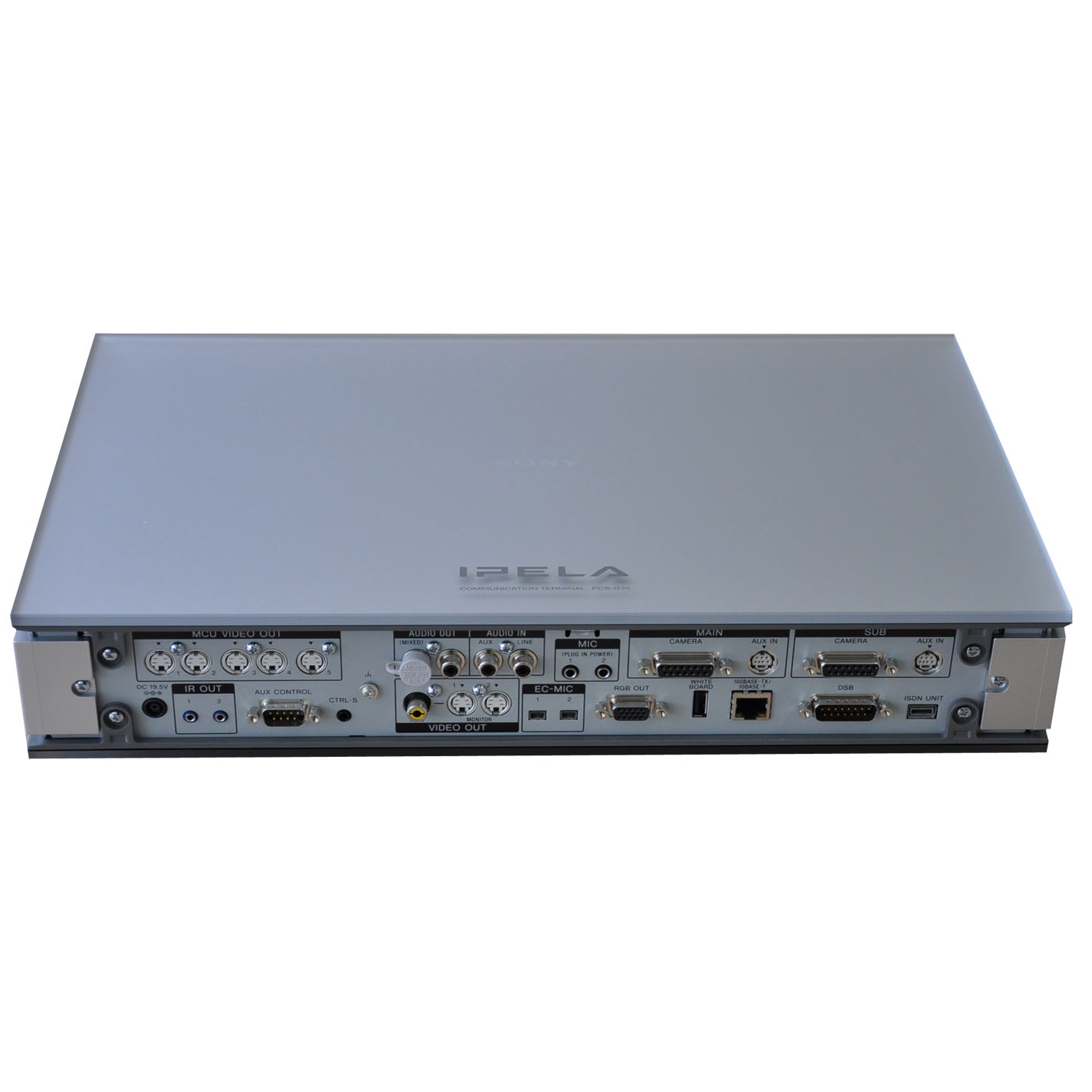

SONY PCS-G70视频会议产品的接口
视频 D-Sub 15芯专用摄像机I/F×2
S视频或复合输入×1(可用转换连接器进行切换)
S视频输出×2(用于主/副监视器)
S视频输出×5(用于MCU中显示独立站点)
复合输出(AUX)
RGB输出，PCS-DS150P红外输出×1
音频 线性输入RCA
AUX输入RCA(旁路回声消除器)
外置麦克风输入口2个
线性输出口（RCA）2个
网络 10Base－T/100Base－TX 接口 1个
数字白板 专用连接器1台
记忆棒 记忆棒插槽1个
控制 SIRCS IR输出口2个
RS-232C
有线SIRCS输入(控制-S)
DSB I/F 专用D-Sub15
RGB I/F RGB输出
记忆棒 记忆棒槽
数字白板 专用连接器
SONY PCS-G70视频会议产品的接口(PCSA-CG70/CG70P)
视频 用于DS150的IR
终端 专用23芯
AUX摄像机 8芯微型DIN
SONY PCS-G70视频会议产品的环境
工作温度 5～35摄氏度
工作湿度 30～70％
存放温度 －20～＋55摄氏度
存放湿度 25～75％
SONY PCS-G70视频会议产品的电源要求以及电源功耗
电源要求 交流电源220～240伏，50/60赫兹
电源功耗 直流电源 19.5伏， 5A
SONY PCS-G70视频会议产品的尺寸和重量
通信终端 宽420毫米×高70毫米×长256毫米，重5.3公斤
摄像机 宽131毫米×高141毫米×长130毫米，重1.0公斤
遥控器 宽47毫米×高43毫米×长195毫米，重180g（包括电池）
SONY PCS-G70视频会议产品的系统组件以及配件
通信终端1台，摄像机1台，遥控器1个，摄像机电缆线1根，交流适配器1台，红外转发器2台，遥控器专用锰电池2块，通信终端用Velcro 2，双面贴3片，音频线（1米）1根，S 视频线（1.5米）1根，使用手册（简体中文版）1本
