| 音频 |
| |
| 输入信号类型 | 平衡或不平衡模拟线路电平 |
| 输出信号类型 | 4/8 欧姆、70 伏或 100 伏 |
| 输出功率 | 120 瓦特 @ 8 欧姆;
210 瓦特 @ 4 欧姆;
420 瓦/ 8 欧姆桥接;
70 或 100 伏时为 120 瓦（变压器隔离） |
| 阻尼系数 | >100 |
| 保护 | 过流、过压/欠压、过温、直流失调 |
| 频率响应 | 20Hz 至 20kHz ±0.5 dB @ 4/8 欧姆;
80 赫兹至 20 千赫 +0/-3 dB （70/100 伏） |
| 断续器 | 0.05% @ 1kHz，4/8 欧姆、8 欧姆桥接或 70/100 伏时的全额定功率;
0.1% @ 20Hz 至 20kHz， 120W @ 8 欧姆;
0.2% @ 20Hz 至 20kHz， 210W @ 4 欧姆;
0.1% @ 20Hz 至 20kHz， 420W @ 8 欧姆桥接;
0.1% @ 80Hz 至 20kHz，120W @ 70/100 V 时 |
| 信噪比 | >103 dB，A 加权 |
| 串音 | >70 分贝 @ 1 千赫 |
| 获得 | 23 dB，输入电平控制设置在 12 点钟位置 |
| 输入灵敏度 | 2.22 Vrms，用于额定输出功率，输入电平控制设置在12点钟标称位置 |
| 输入检测阈值 | 40 mV 均方根值 @ 1 千赫 |
| 输入电平调整 | ±10 dB（标称值） |

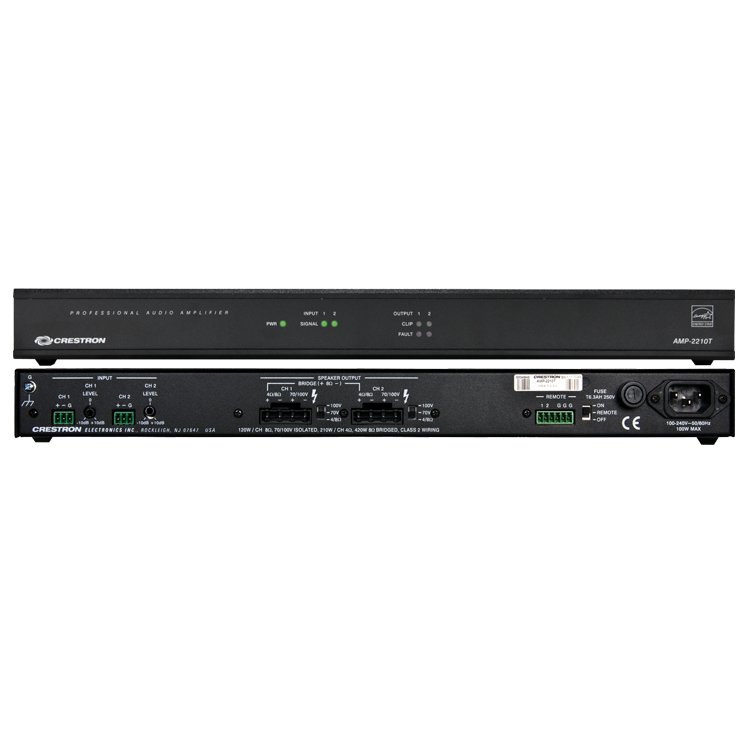

| 连接 |
| G | 6-32螺钉，机箱接地接线片 |
| 输入通道 1 – 2 | （2） 3针3.5mm可拆卸接线端子;
平衡/不平衡线路电平音频输入;
输入电平：最大5.3 Vrms，输入电平控制设置为最小位置;
输入阻抗：24k 欧姆平衡，12k 欧姆不平衡 |
| 扬声器输出通道 1 – 2 | （2） 4针7.62mm 15A可拆卸接线端子;
4Ω/8Ω和70/100V功率放大器输出;
电线尺寸：端子可接受高达 14 AWG |
| 远程 | （1） 6针3.5mm可拆卸接线端子;
提供（2）远程控制输入;通过本地跳线或远程触点闭合对每个通道进行独立电源控制;
输入可安全并联以进行全局控制 |
| 保险丝 T6.3AH 250V | 主保险丝座;
5x20 mm， 250V， 6.3AH， 延时， 高额定破裂 |
| 100-240V~50/60Hz | （1） IEC C14公头机箱插头，主电源输入;
可拆卸电源线配接（随附） |
| 控制和指示器 |
| 压水堆 | （1） 双色 LED，绿色表示活动状态，黄色表示待机状态 |
| 输入 1 – 2，信号 | （2） 绿色 LED，指示每个相应通道上的信号是否存在 |
| 输出 1 – 2，剪辑 | （2） 琥珀色 LED，表示每个相应通道上的削波情况 |
| 输出 1 – 2，故障 | （2）红色发光二极管;指示每个相应通道上的过热、过流、过或过电源电压或直流失调情况 |
| 输入通道 1 – 2 电平（后置） | （2） 旋转输入升压/衰减调整，带标称值中心止动 |
| 扬声器输出通道 1 – 2， 100V / 70V / 4/8Ω （后置） | （2）3位滑动开关，为每个相应的通道选择输出配置 |
| 开/遥/关（后） | （1）3位滑动开关;在所有通道开机、所有通道电源关闭或远程控制每个通道之间进行选择 |
| 电源要求 |
| 主电源 | 100-240 伏交流电，50/60 赫兹 |
| 功耗 | 62 瓦 @ 8 欧姆，所有通道均以 1/8 输出功率驱动;
88 瓦 @ 4 欧姆，所有通道均以 1/8 输出功率驱动;
63瓦@ 70/100V，所有通道均以1/8输出功率驱动;
26瓦，所有通道空闲;
<1 瓦待机 |
| 环境 |
| 温度 | 5° 至 40°C （41° 至 104°F） |
| 湿度 | 10% 至 90% 相对湿度（无冷凝） |
| 散热 | 110 BTU/Hr @ 8 欧姆，所有通道均以 1/8 输出功率驱动;
121 BTU/Hr @ 4 欧姆，所有通道均以 1/8 输出功率驱动;
113 BTU/Hr @ 70/100V，所有通道均以1/8输出功率驱动;
89 BTU/小时，所有通道空闲;
<3.4 BTU/小时待机状态 |
| 外壳 |

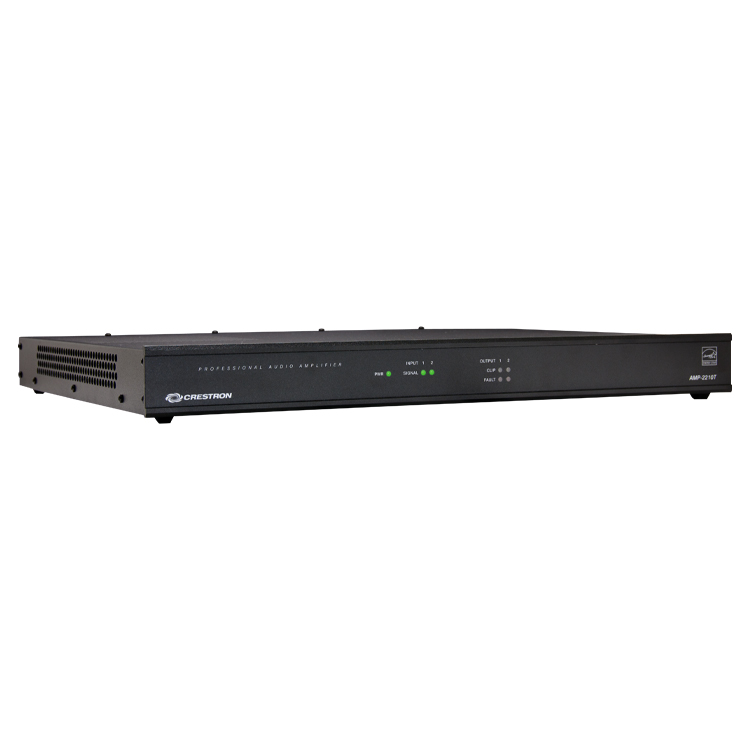

| 底盘 | 金属，黑色表面，顶部和侧面通风，对流冷却 |

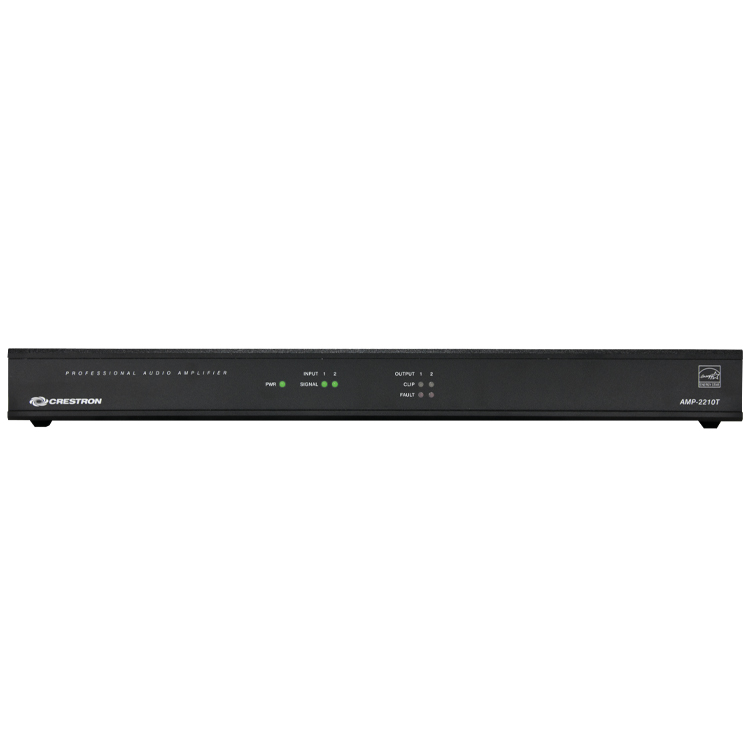

| 前面板 | 金属，黑色表面处理，聚碳酸酯标签覆盖层 |
| 安装 | 独立式或 1U 19 英寸机架安装式（包括粘性支脚和机架耳） |
| 尺寸 |
| 高度 | 1.70 英寸（44 毫米） |
| 宽度 | 17.28 英寸（439 毫米）;
19.0 英寸（483 毫米），带机架式耳 |
| 深度 | 14.59 英寸（371 毫米） |
| 重量 |
| 15.1 磅（6.9 千克） |
