近期公司对爱瑞达公司视频会议系统方案的设计实施，完成得非常完美，以下是本次项目的精彩解析，给大家分享一下：

爱瑞达公司爱瑞达金融会议室，这是一个容纳10-15人左右的小型多媒体会议室。设计原则以能举办各种类型的会议、培训、报告、学术交流为目标，该系统的设计就是提供满足以上功能实现的活动环境。根据客户的需求以及我司的实际工程经验，我们将整个会议系统分成以下几个子系统：投影显示系统、会议音响视讯系统、数字会议系统、中央集成控制系统等几个主要部分。

充分考虑到用户的投资，配置高性能的多功能会议系统，为使用者提供舒适、高效、布局合理和现代新颖的多媒体会议室，降低中国爱瑞达公司日常运行费用和提高运行管理的信息化水平。

总体来说，中国爱瑞达公司爱瑞达金融会议室多媒体系统具有如下特点：

◆具有先进性

·会议室系统内产品将选择成熟的进口品牌主流产品，充分保证其先进性。

·中国爱瑞达公司爱瑞达金融会议室会议系统采用美国H-WIT第三代先进的新数字会议系统，能够满足现代会议室发言讨论的要求。

◆具有可靠性和稳定性

·选用产品将能支持长时间连续工作，且运行稳定，低故障率。

◆具有实用性

·具有良好的性能价格比，在现行市场中有高竞争力，在兼顾良好性能的基础上既考虑经济性，又考虑系统的长期运行成本。

◆具有外观时尚、先进性

·根据爱瑞达金融会议室现场勘察，我司工程师的合理设计，采用的系统结构是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。爱瑞达金融会议室会议系统采用了我司代理的英国品牌AUDICA音箱，跟爱瑞达金融会议室的装饰搭配，外观时尚，精致，且独一无二；音质细腻而富有层次感。

◆具有智能化

·能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。爱瑞达金融会议室会议系统采用了我司代理的合资品牌MAXLAB中央控制系统，实现对投影机吊架,投影幕等通过触摸屏来进行集中控制。

◆具有可扩充性、可维护性原则

·要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。另外，在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。爱瑞达金融会议室会议系统采用了日本着名品牌TOA D-901全数字音频处理系统，采用插卡式，并且输入输出接口备份，体现了系统的可扩充性。

◆ 具有易操作、易管理原则

·提供良好的操作界面，方便用户操作，提高系统自动化管理能力，降低劳动强度。通过中控系统的MAXLAB触摸屏来进行集中管理和操作。

◆具有标准性

·根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级：

a、语言扩声系统一级标准要≥90dB；

b、语言和音乐扩声系统一级标准要达≥95dB；

c、声场不均匀度要做到1.0kHz和4.0kHz时测量≤8dB；

d、传声增益在0.125~4.0 kHz的平均值要≥-8dB；

一、多媒体显示系统

为保证会议室观众均能清晰观看到图文信息，我司设计如下：会议室中央采用120寸电动玻珠投影幕，配置一台亮度高达4000流明的投影机。

120寸电动玻珠投影幕电源可接入中控系统的继电器组，通过中控系统进行投影幕的升降控制。

桌面上预留隐藏式桌面插，隐藏式桌面插座内含投影机所用电源插座、RCA插座、Audio插座、15pin VGA插座。

二、数字会议系统

为适应当今社会发展需要和避免重复建设，会议室的会议系统应该实现数字化、网络化、智能化，保证会议内容的丰富和高质量。数字会议以其简单的系统处理和传送数字信号成为目前世界上最为先进的会议系统。它是在同一根电缆 上实现多路同时发言功能。它对于所有类型的会议都提供灵活的管理，具有多功能、高音质、数据传送保密等优点，可以对会议 的全过程实行全面的控制。

爱瑞达金融会议室发言讨论系统选用美国H-WIT第三代新数字会议系统发言讨论系统。共设11个发言席位，主席具有优先控制权当按下主席优先键后，所有正在发音的代表话筒被关断，使主席的话筒比代表的话筒有优先发言权。

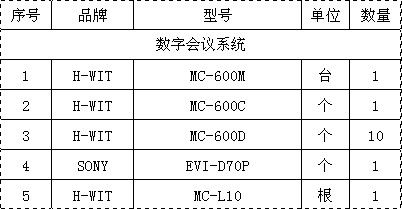

我司采用了H-WIT　C-600M数字会议主机，数字桌面式会议系统具有发言讨论功能，1套主席单元H-WIT　MC-600C，1０套代表单元H-WIT　MC-600D；

系统配置1个SONY EVI-D70P高速快球，通过与中控系统的联动，实现摄像智能追踪。

三、扩声系统

本会议室的扩声是以语言扩声为主，兼顾多媒体播放，因此，对声音的要求：响亮、清晰、听感饱满。要达到较高的声音清晰度，就必须要做到：⑴.直达声与混响声的能量之比要足够高；⑵.声音的指向性必须要均匀覆盖全场且声压级要足够大；⑶.最大程度的消除有害反射声，使其不足以产生干扰。

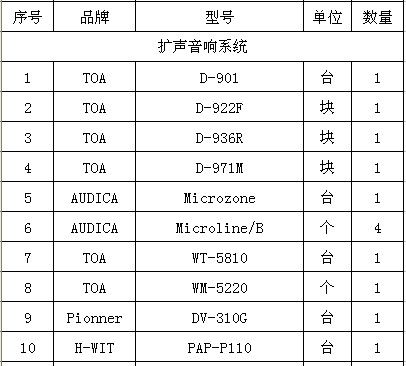

我们在这里，对于本扩声系统设计我们采用了集中式扩声的思路,在会议室的四角各吊挂安装一只全频音箱AUDICA　Microline/B。对于所有的MICRO系列音箱， 都有美观造型和时尚外观。柔和的造型，很好的融入会议室的装修的环境。外层镀银，铝制模具压铸而成。铁栅结构可以保证音质的透明度和耐用性。

扩声系统的处理系统采用TOA 的全数字音频处理系统，其中，会议室内音源、包括数字会议话筒和DVD机等音源统一由音频处理器进行处理，且通过与中控系统的联动，实现控制声音音量大小，达到会议室的智能化操作。

四、中央控制系统

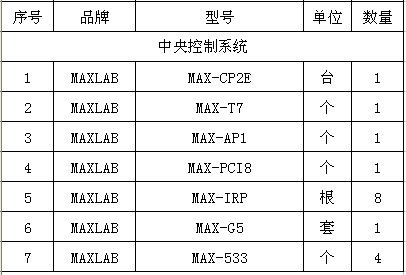

中控系统：配备网络型集中控制主机，7寸无线WIFI触摸屏、电源控制继电器等，放置在总控制室。

只需轻按触摸屏就可实现视/音频切换、VGA切换，集中控制系统电源的开关；环境灯光的调节及开关；窗帘及投影幕布的开关、升降；可调节扩声系统的音量及音质；通过红外线可控制多种电器，如DVD、VCR及电视机、投影仪。还通过RS-232C输出端口和RS-485控制端口控制任何连接于这些端口的设备。连接局域网或Internet可以实现在远端甚至异地进行控制。

以７英寸无线彩色触控屏幕（作为主控，可移动）为操作中心，控制系统的界面是汉化、可靠、便于操作、人性化、模式化的设计。

系统实现功能：

（1）能对室内视听设备及厅内环境（照明灯光、窗帘）进行控制，整个视听系统能在有线/无线触摸屏上实现完整操作。

（2）设备电源控制：投影机、音源设备等的电源控制；

（3）所有音视频播放设备遥控功能：开、关、播放、停止等；

（4）对矩阵切换器的所有控制功能，对输入输出各类矩阵中的信号源实施任意的切换，实现对音视频信号的回放回显、双向互送；

（5）对灯光控制和亮度调节，预置多种场景灯光模式调光系统；

（6）对窗帘的控制：窗帘的开、关等。

四.系统小结

本项目系统重点设计思路：高度智能化的系统设计；

其设计集成化重点体现在会议控制中心：会议系统总控室是会议室各种信号的集中控制、管理中心。我司在本次设计中，将设备RGB矩阵、触摸屏、中控继电器，全部设备统一放置在总控室内安装。

·多媒体显示系统：隐藏式桌面插座内含投影机所用电源插座、RCA插座、Audio插座、15pin VGA插座，统一、方便。

·电子会议系统：采用美国H-WIT第三代MC新数字会议系统，另外，所有会议系统设备、会议室内照明，通过中央控制系统进行统一操控，无需繁琐操作。

·扩声系统：日本TOA高性能数字处理矩阵D-901替代往日设备繁多，操作复杂的模拟扩声系统；所有相关设备进行集中控制，体现集成化设计思路。在信号集中处理方面，会议室内的音视频信号通过音视频矩阵D-901进行传输与回传进行传输与回传；实现会议室信号的互通、总控。

·中央控制系统：所有会议室堂设备，均可以通过触摸屏进行统一操作，为保证无人误操作，所有触摸屏将从软件及硬件上进行加密处理。

以下是系统连接示意图:
