视频会议系统中继电器的应用

在工程实施的进程中经常会遇到继电器，通过继电器来控制灯光、幕布等设备电源的通断，来实现开关的功能,从另一种意义上实现通过弱电来控制强电的目的，安全、稳定、可靠，下面以控制幕布为例进行简单介绍,让大家对继电器有个初步的认识和了解。

　　一、视频会议系统中继电器分类

　　1.1按继电器的工作原理或结构特征分类

　　(1)电磁继电器

　　(2)固体继电器

　　(3)温度继电器

　　(4)舌簧继电器

　　(5)时间继电器

　　(6)高频继电器

　　(7)极化继电器

　　……

　　1.2按继电器的外形尺寸分类

　　(1)微型继电器

　　(2)超小型微型继电器

　　(3)小型微型继电器

　　继电器的品种繁多，分类也数不胜数，在此就不一一列举下面就以电磁继电器为例说一说它的工作原理。

　　二、视频会议系统中继电器工作原理

　　继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的控制电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

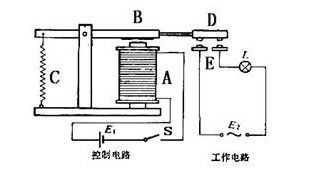

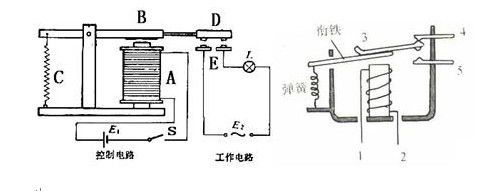

　　备注：A、线圈　B、衔铁　C、弹簧　D、动触点　E、静触点

　　控制电路电压根据弹簧的拉力大小来确定，如果弹簧拉力大刚需要产生的吸附衔铁的力大，同样控制电路的电流也相应的要大，一般控制电压会是直流24V，工作电路也是根据现场选用220V、380V或是更大。

　　三、视频会议系统中继电器的自锁和互锁

　　什么叫做自锁，自锁就是用自己的触头将本接触器线圈回路的按钮开关给短接掉，在按钮开关松开以后使得线圈回路不断开，这就是自锁。也就是说利用继电器的常开触点并联在按钮开关上，这样当按钮按下时继电器线圈得通电，继电器动作，常开触点闭合，在松开按钮以后由于继电器的常开触点已经闭合了，即使松开按钮，继电器一样通电，这就完成了自锁。

　　什么叫做互锁，互锁就是由两个或者两个以上的接触器完成的相互有逻辑关系的控制电路，假如继电器2的线圈通过继电器1的常闭触点以后才接通电源，那么如果接触器1一旦动作，那么接触器2就永远不会动作，这就是互锁，就是由一个控制另一个或着很多个的动作与否。

　　像互锁在会议室里的应用很常见，下面在继电器应用中就是一个典型的互锁例子。

　　四、视频会议系统中继电器的应用

　　会议室所用到的继电器主要就是来控制幕布、灯光以及

　　设备的电源等。

　　以幕布的控制为例：现在幕布的控制方式较多，有红外控制、串口控制还有开关控制的等等，都是通过电机的正转和反转来控制幕布的升降，继电器控制也是同样通过继电器的吸合和释放来控制电机的接入电压从而达到升降的目的，常开触点和常闭触点分别接入幕布电机的上行、下行火，零线接入配电箱零排，使用两组继电器配合，第一组继电器下行火接入第二组继电器上行火，第一组继电器吸合时，第二组继电器在没有吸合时常开触点导通幕布电机的下或上，从面使幕布上升或下降，当第二组继电器吸合时常闭触点又导通幕布电机的上或下，从而使幕布上升或下降。

　　五、视频会议系统使用中继电器的电子干扰有哪些及如何规避

　　随着科学技术的不断发展，继电器应用也越来越广，同时由于使用环境的不同，对继电器也会造成不同程度的干扰。

　　5.1干扰源

　　(1)直流低压回路断开电感性负载或电磁型电流、电压继电器触点抖动时，常会产生快速瞬变脉冲组电波。

　　(2)高压变电所临近高压电器设备操作时产生的感应干扰。

　　(3)移动电话、携带式步话机和相邻或附近设备发生的调频电磁波及电弧放电时产生的高频电磁辐射。

　　(4)设备中脉冲电路、时钟回路、开关电源、收发讯机等通过空间传播的电磁能量。

　　(5)带电荷的操作人员触及到设备的导电部件时产生放电

　　5.2视频会议系中干扰的传播方式

　　电磁干扰的传播方式主要有两种形式，即传导和辐射。传导是通过导线以电流或电压的形式作用在继电器上。辐射是通过空间以电磁场的形式作用于继电器上。对于数字式时间继电器主要的传导路径为电源线。因此抑制传导干扰的主要部分在数字式时间继电器的电源部分。

　　5.3抗干扰的措施

　　(1)电源输入端增加EMI滤波器。

　　(2)合理设计印刷电路板。

　　(3)合理设计印刷电路板。

　　(4)采用贴装技术、多层线路板等新工艺来改善发射和抗扰度性能。。
