第一章、组建视频通信系统总体要求阐述

组建一套视频通信系统必要的条件：

1、视频会议通信终端   2、网络  3、显示设备  4、拾音、扩声设备

对于新组建的视频通信系统：

1、如果实现简单的点对点通信能力，只要在通信各方分别放置一套视频通信终端，结合日常使用的办公网或专门组建的视频通信链路、显示设备及拾音（麦克风）、扩声（音箱）设备，就可以实现视频语音通信、数据交互的能力。

2、如果实现多点会议的通信能力，可通过本方案EDGE95的内置4点MUC功能来实现。视频终端内置多点是按照视频终端本身设计能力可选择的功能，一般可支持4路多点会议组建能力，支持4-5分屏及语音激励能力。

常用的视频通信解决方案：

本方案使用传统的标清通信系统448P（分辨率 4CIF）。

组建系统必要要求：

标准型、安全性、稳定性、可靠性、可管理性、兼容性、可扩展性。

网络要求：

结合576P通信系统组建方式，单台视频会议终端需要接入的带宽为512Kbps以上，多点控制器根据接入的点数及单点呼叫带宽,具备带宽计算方式的要求：点数*单点呼叫带宽*125%。

第二章、项目建设目标

此次视频通信系统将以现有的公司内部专用网络为基础平台，建立覆盖总公司和各分公司的高清晰会议室型视频通信系统。

本次项目建设内容为：

1．建设硬件终端会场：1个CTS-EDGE95-K9会议室型视频会场；3个CTS-EDGE75-K9会议室型视频会场。

本期项目建设完成后，系统可达到以下目标：

建成高质量，安全可靠的视频通信系统。通过高质量的视频会议，使公司在地理上居于分散的各部门可以更迅速的处理问题，真正实现与各分公司的互动交流，不但省时、省钱、而且把传统会议面对面交流的自然感觉带给了与会人员，能迅速、准确的把握决策机会，使更多的人加入到重要决策之中，并形成一个更加开放、更加协作的工作环境。

通过视频通信系统广播式的工作模式，可以方便地、经常地组织远程培训和远程教育，更快提高各部门的业务工作水平。
第三章、系统设计

3.1、配置清单

3.2、组网设计

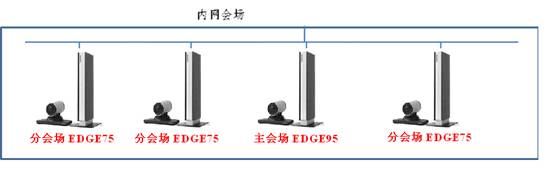

系统组网说明:

1．在主会议室会场配置CTS-INTP-C40-K9，设备搭建在公司内部网络中，可实现硬件设备间点对点视音频通信能力，并可配合自带内置4点MCU的功能，可现实4点（1个主会场3个分会场）视频会议功能。

3．在各分会场会议室会场配置CTS-QSC20-K9，另需要3会场配备LCD液晶或PDP等离子电视，建议尺寸在50寸以上；

3.3、系统网络建议

内置多点视频会议系统采用IP（H.323）网络的协议方式进行召开,可以通过客户端现有的专用网络线路的基础上，传送音视频，但是要求各会场保证足够的带宽。根据目前的情况，视频会议可以采用点对点的方式召开，也可以采用点对多点的方式召开，会议室型会场带宽要通常是不低于1M，软件终端会场不低于512K。

3.4、视频通信系统功能特点

1、管理功能

A、集中控制管理功能

系统具备集中的控制和管理能力，操作界面规范统一，简单明了，各功能单键触发，具备多用户权限控制。C60内置MCU管理应具有会议电视的呼叫建立等功能。具有会议安全管理机制。

B、完全基于Web方式的管理及配置界面

●H.323视频通信系统的网管是基于TCP/IP协议中的SNMP（简单网络管理协议），包括对终端、MCU的管理、配置和维护都可以通过SNMP来实现。

●内置Web服务器，通过网络管理系统甚至是标准WEB浏览器如IE，即可对全网所有会议电视终端的工作状态实时监控、管理。

●支持SNMP、Telnet、FTP、RS-232串行通信等多种控制通信协议，扩展的H.341MIB管理信息库。系统配置、故障诊断、系统升级等维护工作完全由网络维护中心远程实现，最大限度减少网络运营维护工作量。

2、基本通信功能

视频通信系统可以实现在多个会议室中，任意会场之间召开会议、进行培训及办公。不仅仅是硬件终端间的互通，更可实现软件及软件、软件及硬件的互通能力。

系统能够高质量的实时传送会场间的视频、音频和数据信号，支持多分屏，并能同时满足会议预约、分屏交互、语音激励、静音控制、多组会议并发等功能。

A、视频功能

可将本地会场的画面、本地不同视频源的输入信号、接入会议终端的资料传送至其他任意远程会场；视频终端及MCU已经全面支持HD图像的解码，该系统可以在不同视频设备输入的支持下分别实现HD 720P图像格式。

B、音频功能

可实现唇音同步、自适应全双工回声抑制；采用自动背景噪声抑制、自动增益控制、全向麦克风，提高声音质量。

C、双视频流功能

双视频流功能不仅可以将主会场的画面广播，还可以通过第二路视频流将PC上的图像、演示文档广播；分会场除了用主视频展示台观看主会场的画面外，还可以用另一台视频展示台收看与主会场的会议终端所连接的PC上的图像、演示文档及DVD画面。

D、混速混协议的会议

由于各地会场的网络带宽存在差别，或者同样的网络带宽在同一时间的有效可利用带宽不同，混速功能的应用就变得尤为重要。这也是对系统的一项重要指标。

在召开多点会议时，支持以不同的速率连接各个会场视频会议终端，并且针对各个终端能力的不同，采用不同的视音频算法。组成一个混速混协议的会议。

E、丰富的屏幕显示模式

为方便用户在会议室的需要，系统支持多种显示方式，用户可通过终端设备自行进行选择单显和双显。如只使用单显，可以选择画中画（PIP）、画外画（POP）和并列显示方式（SBC）。

F、网络视频保密功能

系统设备可为用户的使用、管理、维护提供多种授权确认机制，使不同应用条件下都应有相应的安全保障，使网络中的系统管理员、系统使用者等不同级别身份的人员具有不同的系统操作权限。视频会议中使用了H.235架构下DES/AES内嵌式呼叫加密。

第四章、产品说明

3.1 CISCO（CISCO）CTS-Edge 95 –K9（高清）

采用CISCOEdge MXP系列，可连接团队成员开一个更有效的会议。仅仅凭一块平展的屏幕，这种安装简便的设备就可以通过互动的形式，把一个会议室演变成一个可以促进团队工作、快速达成决策的地方。

配有CISCO精密高清摄像头，尽享非凡视频体验

保障技术投资，延长产品使用寿命。CISCO长期支持计划充分满足客户从决策、部署、培训到增值的服务需求。

设计特性 （右）

l  专门针对中、小型会议室而设计

l  把平面的会议显示转化为高清晰视频的互动场所

l  配有CISCO精密高清摄像头

应用特性

l  通过可选装的内置多点会议(Multisite)功能，连接4路视频和3路音频

l  通过速率匹配和转码功能为每个多点会议的成员提供最佳的通话质量

l  通过单步PC即插即传或者LAN连接，实现功能强大的实时演示

l  通过在一个或者两个显示屏上使用双路视频Duovideo或者H.239,可同时观看演讲内容和演讲人

l  支持CISCO Expressway防火墙穿越技术

l  支持URI拨叫

性能特征

l  网络选择：IP(H.323或SIP)可达2Mbps,可选的ISDN或外部网络上(H.320)可达512kbps

l  PC卡插槽，可用于无线LAN连接

l  标配最高级别的内嵌式加密标准H.235 或 IEEE 802.1x认证

l  真正的CD级音频质量

l  支持自动降速以及智能包丢失恢复（IPLR）功能，可防止出现点对点和多点通话中出现的网络中断

l  采用H.264标准提供清晰的视频图像

系统组件

无线遥控器, CISCO精密高清摄像头、麦克风和线缆

速率

H.320可达512 kbps

H.323 & SIP可达2 Mbps

视频标准

H.261，H.263，H.263+，H.263++(自然视频)、H.264

视频功能

16:9宽屏制式；高级屏幕画面

画中画功能（PIP）；画外画功能（POP）

PC画面变焦功能；同时显示视频会议和本地PC模式

本地自动多画面布局

视频格式

NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p

动态图像分辨率

PAL制式:

448p   (576×448像素)

4CIF  (704×576像素), Digital Clarity

ICIF   (352×576像素) 自然视频

CIF   (352×288像素)

QCIF  (176×144像素)

SQCIF (128×96像素) 只用于解码

PC分辨率:

XGA  (1024 x 768像素)；SVGA (800 x 600像素)；VGA  (640 x 480像素)

宽屏分辨率:

W288p  (512 x 288像素)；W448p  (768 x 448像素)

W576p  (1024 x 576像素)；W720p  (1280 x 720像素)

静像传输

CIF，SIF, 4CIF(H.261附录D), 4SIF, VGA, SVGA , XGA

音频标准

G.711, G.722, G.722.1, G.728，MPEG4 AAC-LD

音频功能

CD质量级20KHz单声道和立体声

双流功能

双视频；H.239双视频流；自动调整带宽(H.323)

内置加密

H.320和H.323点对点和多点呼叫

基于国际标准：H.233, H.234, H.235 v2&v3, DES和AES

IPv6 网络支持

同时支持双栈IPv4和IPv6

3.2 CTS-EDGE75-K9

     采用思科Edge MXP系列，可连接团队成员开一个更有效的会议。仅仅凭一块平展的屏幕，这种安装简便的设备就可以通过互动的形式，把一个会议室演变成一个可以促进团队工作、快速达成决策的地方。

配有思科精密高清摄像头，尽享非凡视频体验

保障技术投资，延长产品使用寿命。思科长期支持计划充分满足客户从决策、部署、培训到增值的服务需求。

设计特性

l  专门针对中、小型会议室而设计

l  把平面的会议显示转化为高清晰视频的互动场所

l  配有思科精密高清摄像头

应用特性

l  通过可选装的内置多点会议(Multisite)功能，连接4路视频和3路音频

l  通过速率匹配和转码功能为每个多点会议的成员提供最佳的通话质量

l  通过单步PC即插即传或者LAN连接，实现功能强大的实时演示

l  通过在一个或者两个显示屏上使用双路视频Duovideo或者H.239,可同时观看演讲内容和演讲人

l  支持思科 Expressway防火墙穿越技术

l  支持URI拨叫

性能特征

l  网络选择：IP(H.323或SIP)可达768Kbps,可选的ISDN或外部网络上(H.320)可达512kbps

l  PC卡插槽，可用于无线LAN连接

l  标配最高级别的内嵌式加密标准H.235 或 IEEE 802.1x认证

l  真正的CD级音频质量

l  支持自动降速以及智能包丢失恢复（IPLR）功能，可防止出现点对点和多点通话中出现的网络中断

l  采用H.264标准提供清晰的视频图像

系统组件

无线遥控器, 思科精密高清摄像头、麦克风和线缆

速率

75 MXP:

H.320可达512 kbps

H.323 & SIP 可达2 Mbps

防火墙穿越

支持思科Expressway防火墙穿越技术

自动NAT

H.460.18，H.460.19防火墙穿越

视频标准

H.261，H.263，H.263+，H.263++(自然视频)、H.264

视频功能

16:9宽屏制式

高级屏幕画面

画中画功能（PIP）

画外画功能（POP）

并排显示

PC画面变焦功能

智能视频管理

同时显示视频会议和本地PC模式

本地自动多画面布局

视频输入（5路）

1 x 9 PinDSUB: 高清主摄像机

1×MinDin，S-Video：辅助/图文摄像机

1×RCA/Phono，复合：图文摄像机/辅助

1×RCA/Phono，复合：录像机

1×DVI/SXGA：PC

输入：800×600( @60，72，75，85 Hz), 1024×768(@ 60，70，75 Hz), 1280×720(HD 720P) (@50, 60 Hz), 1280×1024  @60Hz

扩展显示器识别数据（EDID）

视频输出（4路）

1×MinDin，S-Video：主显示器

1×RCA/Phono，复合：主显示器/录像机

1×RCA/Phono，复合：双显示器/录像机

1×DVI/XGA：主和副显示器

XGA输出

800×600 @ 75Hz, 1024×768 @ 60 Hz, 1280×768(WXGA) @ 60 Hz，1280×720(HD 720P)@60

VESA显示器电源管理

视频格式

NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p

动态图像分辨率

NTSC制式:

400p   (528×400 像素)

4SIF  (704×480像素), Digital Clarity

ISIF  (352×480像素) 自然视频

SIF   (352×240像素)

PAL制式:

448p   (576×448像素)

4CIF  (704×576像素), Digital Clarity

ICIF   (352×576像素) 自然视频

CIF   (352×288像素)

QCIF  (176×144像素)

SQCIF (128×96像素) 只用于解码

PC分辨率:

XGA  (1024 x 768像素)

SVGA (800 x 600像素)

VGA  (640 x 480像素)

宽屏分辨率:

W288p  (512 x 288像素)

W448p  (768 x 448像素)

W576p  (1024 x 576像素)

W720p  (1280 x 720像素)

静像传输

CIF，SIF, 4CIF(H.261附录D), 4SIF, VGA, SVGA , XGA

音频标准

G.711, G.722, G.722.1, G.728，MPEG4 AAC-LD

音频功能

CD质量级20KHz单声道和立体声

通过MultiSite功能加入电话

2个独立的回声抑制器

音频混合

自动增益控制

自动噪声消除

音频电平显示

VCR伴音功能

可选择的立体声包

包丢失管理

动态音唇同步

GSM/Blackberry 网络抗干扰音频特征

音频输入（4路）

2×麦克风，24V镜像馈电，XLR 连接器（麦克风输入3：可转换麦克风或线路电平）

1×RCA/Phono 线路电平：辅助音频输入(或录像机立体声 左)

1×RCA/Phono, 线路电平:录像机/DVD(立体声 右)

音频输出（2路）

1×RCA/Phono，S/PDIF(单声道/立体声)或模拟线路电平：主音频信号输出

1×RCA/Phono，线路电平：录像机/模拟立体声 右

帧频

每秒30帧@168Kbps或者更高速率

每秒60场@336kbps或者更高速率（点对点）

双流功能

双视频

H.239双视频流

自动调整带宽(H.323)

支持H.323/ H.320呼叫

支持从任何地点的Multisite功能（只限85 及75MXP）

网络特征

自动H.323/H.320呼叫

支持SIP

自动降速

可编程的网络设置

智能呼叫管理

最大呼叫长度计时

自动SPID和线路号码设置（National ISDN，GR-2941-CORE）

Soft MuxTF

H.331广播模式

NATO标准 kG194/KIV-7 加密支持

URI拨叫

Multisite 功能

支持同一会议中的H.323/H.320/SIP/电话/VoIP

音频和视频转码

视频速率匹配从56 kbps至最高的会议速率

CP4及声音切换

Best Impression(自动分屏画面)

H.264、加密、动态高清晰度显示（Digital Clarity)

可从任何点进行双路动态视频画面传送

ISDN和IP上自动降速和IPLR

在H.320和H.323上建立MultiSite（H.243）级联

呼入/呼出功能

基于主机系统的主席控制模式

当前会议快照(JPEG)

当前DuoVideo/H.239演示的快照（JPEG）

为加密会议设置不同的欢迎页面

会议速率最高2.3Mbps

4路视频和3路音频终端

4路终端@768kbps（加电话呼叫）

混合ISDN-BRI和IP，可达最大会议速率

内置加密

H.320和H.323点对点和多点呼叫

基于国际标准：H.233, H.234, H.235 v2&v3, DES和AES

经过NIST验证的AES

经过NIST验证的DES

自动密匙生成和交换

支持双视频流和Multisite功能

IP网络特性

IEEE 802.1x /EAP 网络验证

H.235网闸认证

用于服务配置的DNS查找

差分服务（DiffServ）

资源预留协议（RSVP）

IP 包的优先级位

IP服务类型（ToS）

IP自适应带宽管理（包括流控制）

自动gatekeeper搜寻

动态播出和嘴型同步缓冲

智能包丢失恢复（IPLR）

H.245 DTMF码

支持ECS，集成Cisco CallManager Integration

IP地址冲突告警

通过NTP提供日期和时间支持

支持呼叫服务

IPv6 网络支持

同时支持双栈IPv4和IPv6

IPv6上的网络服务支持：Telnet, SSH，HTTP, HTTPs, Ftp, SNMP, DNS, NTP, DHCP

IPv6上的媒体支持：H.323, SIP，流媒体

安全特性

通过HTTPS和SSH进行管理

IP 管理密码

菜单管理密码

拨号进入许可码

流广播密码

H.243 MCU密码

VNC密码

SNMP安全警报

禁用IP服务

MD-5 challenge 验证模式

网络设置保护

基于NTLM的SIP验证

基于Digest的SIP验证

网络接口

4个ISDN BRI（RJ-45），S接口

1个LAN/以太网 (RJ-45)10/100Mb

（LAN/DSL/Cable modem）

1 x PC卡槽(PCMCIA)用于无线局域网

1个X.21/V.35/RS-449 同时配备RS-366呼叫，租用线路或数据开关模式

1个USB接口

支持无线局域网

符合IEEE 802.11b，可达11M

支持64/128比特的加密（WEP）

Infrastructure或ad-hoc模式

Ethernet / Internet / Intranet 连通性

TCP/IP, DHCP, ARP, FTP, Telnet, HTTP,HTTPS,SOAP和XML

SNMP管理

内置Web 服务器

内置流广播服务器

支持的其他主要ITU标准

H.231, H.233, H.234, H.235, H.235 v2&v3, H.239,H.241, H.243, H.281, BONDING (ISO 13871), H.320,H.323, H.331, RFC3261, RFC2237, RFC3264, RC3311, RFC3550, RFC2032, RFC2190, RFC2429, RFC3407

CISCO高清精密摄像机（PRECISION HD CAMERA）

7倍变焦；1/3" CMOS +10°/-20° 垂直+/- 90° 水平

广角镜头：视角垂直42度

最大垂直视角72度

水平70度

最大水平视角250度

焦距0.3m–无穷大

1280 x 720 像素 @ 30fps有所提高

自动/手动 聚焦/光圈/白平衡

远端摄像头遥控

15个本端/远端位置预置

声音自动定位功能

花环式串接可连接多达4个摄像机

文字字幕显示

支持T.140字幕功能，可从RS-232 和远程终端，Web以及用户界面加入字幕显示

演示与协作

Natural Presenter Package包括：

PC Presenter (DVI-I, SXGA 接口)

PC SoftPresenter

Digital Clarity及自然格式

高级的视频画面

流广播，兼容Cisco IP/TV, Apple QuickTime, RealPlayer ®V8等

系统管理

支持思科管理套件（TMS）

通过内置的Web Server、SNMP、Telnet、XML、SOAP和FTP进行所有管理

支持远程软件上载：可在所有网络上的通话中通过Web Server或FTP Server上载

1×RS232用于本地软件升级、本地控制和诊断

远程控制和屏幕显示菜单系统

从TMS提供外部服务

号码簿服务

支持本地、企业和全球动态目录

利用支持LDAP和H.350的服务器目录实现无限个条目

提供用于企业目录的无限数量号码簿（通过TMS）

400个全球目录号码

200个本地目录号码

16个专用多点会议号码

显示已接电话的日期及时间

本地语言目录

显示呼出电话的日期及时间

显示未接通话的日期及时间

16种可选择的菜单语言

支持阿拉伯语、简体中文、繁体、英文、法文、德文、意大利文、日文、韩语、挪威语、葡萄牙语、俄语、西班牙、芬兰语、瑞典语以及泰语，中文、韩语和日语输入方法编辑器

通过思科管理套件（TMS）选择当地适用语言

定制欢迎页面和公司LOGO

JPEG图片(logo.jpg): 欢迎画面建议的最大尺寸为704×576，加密的画面尺寸为352×288

供电

自感应电源供应

交流100-250伏，50-60赫兹

最大功耗40瓦

工作温度和湿度

环境温度0摄氏度到35摄氏度(32华氏度到75华氏度)

10% 到 90 % 相对湿度(RH)

储藏和运输温度

-20摄氏度到 60摄氏度(-4华氏度到 140华氏度) 基于相对湿度 10-90 % (无冷凝)

认证

73/23/EEC标准认证(低压规定)

-  EN 60750 标准

89/336/EEC 标准认证(EMC规定)

-      EN 55022,  B类

-      EN 55024标准

-      EN 61000-3-2/-3-3 标准

1999/5/EEC 标准认证(R&TTE规定)

-      TBR3 标准

根据UL 60750和CAN/CSA C22.2 No.60750的规定进行认证

与FCC 15B B类兼容

设备尺寸

高度：42.9 厘米 (16.9英寸)

宽度：14.5厘米 (5.7英寸)

厚度：22.8 厘米 (9.0英寸)

重量： 3.5公斤 (7.7磅)
